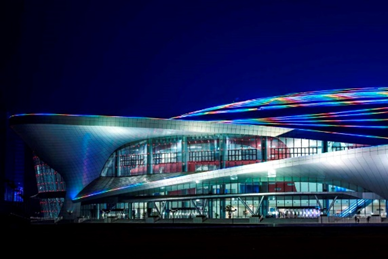

大連體育中心NBA籃球館是體育中心的建設工程重點之一，是大連體育文化建設的重點工程和形象工程，該籃球館在一定時期內是大連乃至整個東北唯一一個符合國際NBA標準的體育館。

為滿足本活動中心對音響系統高標準的技術要求，在實際結合本場館的實際應用需要的基礎上精心做出如下的設計。此方案得到了美國Renkus-Heinz資深專業揚聲器制造商的全力技術設計支持，此音響系統的設計在完全滿足各項技術指標要求的基礎上，充分注重了各項設備的優良選型，重點突出擴聲系統的根本——良好的音質。

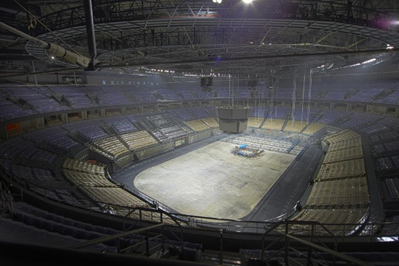

本體育館是一座大型室內場館。擴聲系統要求滿足以下功能：

1.能滿足符合國際標準的專業NBA籃球賽事以及充當各種體育活動的訓練場地的擴聲需要。

2.為集會、群眾性文藝演出、報告性會議或節目演出提供主擴聲或輔助擴聲。

設計思路及產品選擇：

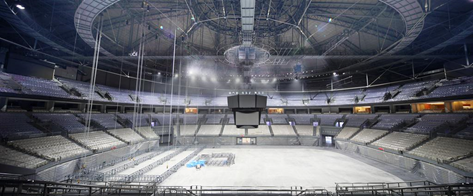

為了確保體育館擁有清晰逼真、優美動聽、令人振奮的聲音，觀眾廳主揚聲器系統:采用兩分頻揚聲器陣列系統。由于觀眾席為橢圓形，長軸直徑長約146米，短軸直徑長約118米，適合使用集中式揚聲器吊裝方式，在體育館中心軸線位置，在大型顯示屏上空，約29米處吊裝揚聲器，覆蓋中下層觀眾席，另外在大型顯示屏底部，吊裝揚聲器覆蓋比賽場地，另外在外圈馬道吊裝一圈補聲揚聲器，覆蓋上層觀眾席。相對于分散式安裝，集中式安裝的好處在于，更接近點聲源，聲音到達各區域的時間相同，干涉更少，有更高的語言清晰度;用更少的揚聲器就能覆蓋全場，打造高性價比系統;只要解決吊架承重問題，安裝布線非常簡單方便。經過反復分析比較并經過周密細至的設計，決定將本體育館的主擴聲系統分成四個組合部分：分居于吊籃四邊的東、南、西、北看臺揚聲器系統，以及籃底中部場地擴聲系統，每組揚聲器都是一個獨立的線陣列揚聲器組。

經過國際公認中性的EASE音響設計軟件對一些供選擇品牌的揚聲器進行了反復分析比較和論證，我們確定選用多項獲得世界獨家專利的世界著名品牌美國Renkus-Heinz高級揚聲器作為本育館的主擴聲揚聲器，中央主擴聲系統選擇了Renkus-Heinz產品中集“同相平面波導驅動器”專利，“低頻衍射聲障板技術”兩項獨特專利和創意為一體的PN102LA高級線性陣列揚聲器，PN102LA是專為劇場，音樂廳，場館，大型演出精心設計的，是傳統揚聲器無法比擬的。

音頻處理器的選擇上，根據實際使用要求，為體育館設計了2臺共8進40出的Biamp Audia FLEX CM數字音頻矩陣處理中心。用于處理主擴聲系統的音頻信號。

Biamp Audia FLEX CM使用模塊擴展卡來提供最多可達二十四個聲道的音頻矩陣和音頻處理。每個輸入和輸出擴展卡都有一個獨立的數字處理器，它可以將底部組件的總輸出或輸入在同時擴展為二十四個聲道。這些卡被簡單地安裝后不需要對設備進行重新設定。矩陣化處理可以將任何一個輸入導入到任何一個輸出中并且能夠單獨地控制其電平。每個聲道的固定路徑架構和擴展處理能力可以減少系統設置的時間量。所有的程序設置都是使用Biamp的Audia Softwar系統軟件在個人電腦平臺上完成的。沒有前面板控制的設計及多層次的安全軟件體系可以讓你的音頻系統不會被外人侵擾。不論設計或安裝的系統是為會議室、飯店、法庭、宗教場所、左/中/右劇場、禮堂或者是會議中心服務的，Biamp Audia FLEX CM作為區域系統都會以其帶有信號處理的輸入/輸出矩陣化來充分達到你的滿意。

輸入聲道處理部分包括有配備幻影電源的麥克風前置放大器、增益、延遲、均衡過濾器、限制門。輸入可以被設置成麥克風或者是信號線電平。輸出聲道處理方面是由一個Cross Point混音器、HPF/LPF、延遲、十五個均衡過濾器、增益和限制器組成的。輸出區域中的Cross Point混音器可以讓你能夠在任意電平下將任何一個輸入導入到任何一個輸出中，它還可以讓你在不影響真正的輸入設置的前提下在任何一個輸出中將任一輸入信號變成靜音。HPF/LPF部分可以提供有著12、 18、 24 及48dB八度音階坡度的 Bessel、Butterworth和Linkwitz-Riley過濾器。

系統優點：

本系統使用了集中式擴聲加分散式擴聲對整個籃球館進行綜合擴聲，在承重能力稍弱的外圈馬道使用分布式擴聲，有效降低馬道承重負荷;在承重能力最強的體育館中央，使用集中式吊裝，實現中央點聲源擴聲，最大限度提高了聲音的清晰度。

集中式擴聲使用線陣列線聲源揚聲器，實現在體育館中央對四周觀眾席的集中式擴聲，該線陣列揚聲器是世界上體積最小，重量最輕的雙10寸有源線陣列揚聲器之一，大大降低了承重負荷。

項目完全使用有源揚聲器，信號通過網線以及模擬音頻線進行傳輸，避免了因為使用音箱線傳輸而造成的線路發熱損失，符合當下的綠色環保潮流。

在線陣列揚聲器中使用了Cobranet網絡音頻傳輸以及模擬音頻傳輸，實現信號雙備份，有效保證了信號傳輸?shù)陌踩浴?/span>

線陣列揚聲器可以通過網絡進行實時監視與控制，可以監視揚聲器的輸入輸出信號電平，溫度、單元狀態;可以控制揚聲器的電平增益、壓限、延時、信號路由、EQ。讓用戶實時了解揚聲器的狀態，并直接對揚聲器進行控制。 體育館的所有揚聲器均有獨立的處理通道，可以實現分區控制，實現只針對有觀眾的區域進行擴聲，符合當今綠色節能的要求。

選用網絡音頻處理器作為整個擴聲系統的處理核心，該處理器可以接收與發送Cobranet網絡音頻信號，同時還可以輸入輸出模擬音頻信號，正好可以組成我們的數字模擬雙備份傳輸系統。該處理器是模塊化可編程處理器，可以根據用戶的需要任意調整處理鏈路，充分利用處理資源。還可以根據系統的變動對處理鏈路進行升級，保持系統的先進性。

主數字調音臺可以輸出網絡音頻信號和模擬音頻信號可以與網絡音頻處理器進行網絡音頻傳輸以及模擬音頻雙備份傳輸，進一步保證音頻傳輸?shù)陌踩浴?br/>

雙調音臺的調音結構，數字調音臺滿足場館日常運作與一般的擴聲需要，另一臺模擬調音臺作為大型籃球賽或常規演出時的近場監聽調音臺，將話筒信號調整好后再送到主數字調音臺。考慮到計時計分、大屏控制、鐘聲信號、消防、公共廣播等需要與主擴聲系統連接的機房與擴聲機房有一段不短的距離，而這些機房的設備不一定具有專業擴聲設備的平衡輸出接口，而不平衡的輸出抗干擾能力弱，有效傳輸距離只有幾米，無法滿足長距離傳輸?shù)男枰榱私鉀Q這個問題，各個與主擴聲系統連接的功能用房配置了不平衡轉平衡的專用設備DI-BOX，該設備直接接在設備的輸出端，可以將不平衡信號轉成平衡信號，保證了信號長距離傳輸?shù)哪芰ΑＭ瑫r，考慮到設備的易用性，選用無源的DI-BOX。

涉及產品:

Renkus-Heinz IC、PN、CF系列揚聲器

Biamp Audia 音頻處理器；
